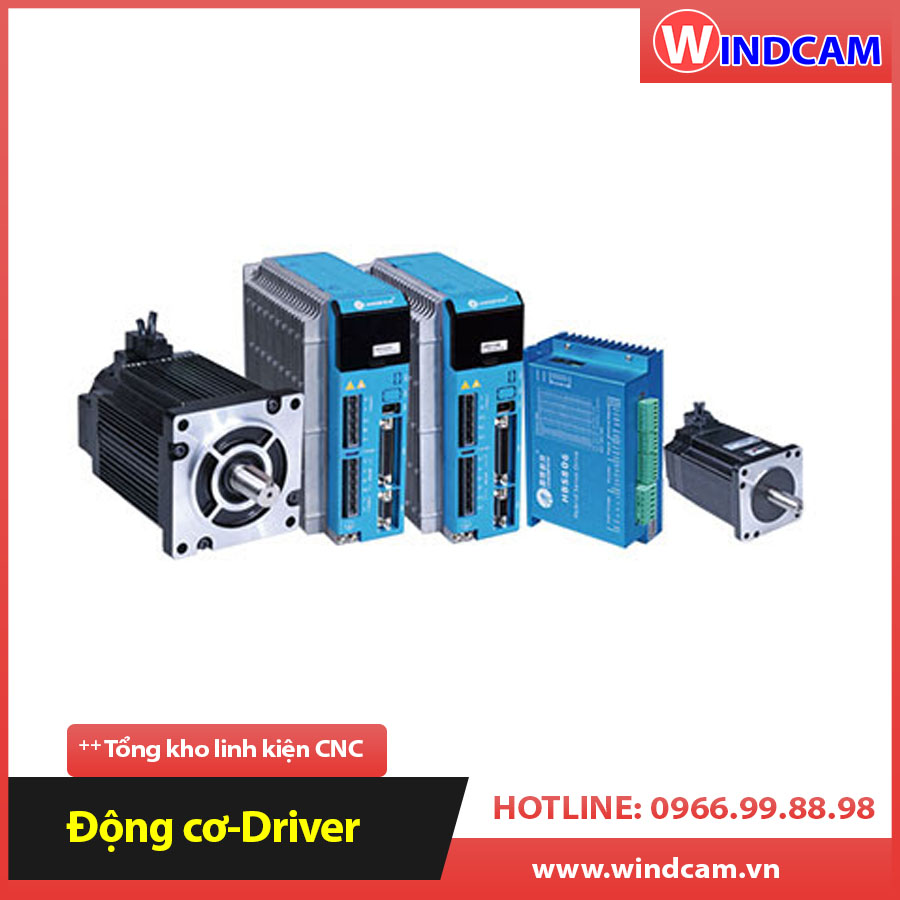

Servo - Step - Driver
Mã sản phẩm : 1489394396
Servo - Step - Driver
Đăng nhập
.jpg)
.png)
(1).jpg)
Bảng giá Servo / Step / Driver
| Thiết bị | Giá | |
 |
AC Hybrid servo 863HBM80H-1000 | 8.000.000 |
| AC Driver Servo HBS2206 | ||
| Encoder cable GBM12MO | ||
 |
AC Hybrid Servo 86HBM80-01-1000 | 5.000.000 |
| AC Servo Driver HBS758 | ||
| Cable HBM8MO | ||
 |
Hybrid Servo 86HBM80-01-1000 | 4.200.000 |
| Driver Leadshine HBS86H | ||
| Cable BM10M0 | ||
 |
Hybrid servo 86HS40-EC-1000 | 4.000.000 |
| Driver Leadshine HBS86H | ||
| Cable BM10M0 | ||
 |
Stepmotor 57BYGH311D-12 | 600.000 |
| Stepmotor 86BYGH450A-06 (Dài 76mm) | 850.000 | |
| Stepmotor 86BYGH450B-06D-34J (Dài 110mm) | 1.150.000 | |
| Stepmotor 86BHH150-600-42J (Dài 150mm) | 1.550.000 | |
 |
Driver Leadshine MA860H | 1.400.000 |
 |
Driver M542-05 | 900.000 |
AC Hybrid servo 863HBM80H-1000 + Driver HBS2206 + Encoder cable GBM12MO
Động cơ AC SERVO 863HBM80H-1000 (3 phase, 86mm, nema34, 8N.m, Step Angle 1.2 °, 3A, 220V) và Driver servo HBS2206 + Cáp tín hiệu Encoder cable GBM12M0 (5 mét)
Động cơ Servo Leadshine Hybrid servo motor 863HBM80H-1000, 3 phase, 86mm, nema34, 8N.m, Step Angle 1.2 °, 3A:
Thông số Leadshine Hybrid servo motor 863HBM80H-1000:
Hybrid servo driver HBS2206:
Thông số Hybrid servo driver HBS2206:
Cáp tín hiệu Encoder cable GBM12M0:
Sơ đồ kết nối Driver HBS2206:
AC Servo Driver HBS758 + Động cơ AC Hybrid Servo 86HBM80-01-1000 + Cable GBM12MO:
Bộ Servo gồm: Động cơ AC Hybrid Servo 86HBM80-01-1000 và AC Servo Driver Leadshine HBS758
Holding Torque: 8N.m
Phase Current: 6A
Động cơ AC Hybrid Servo Motor 86HBM80-01-1000:
AC Hybrid Servo Driver HBS758:
Driver HBS758 AC phù hợp với những động cơ Easy Servo sau:
863HBM70H-1000
863HBM80H-1000
863HBM70H-BZ-1000
1103HBM120H-1000
1103HBM200H-1000
Thông số kỹ thuật:
Sơ đồ Driver HBS758 AC:
Features:
No Tuning, Nulls loss of Synchronization
n Closed-loop, eliminates loss of synchronization
n Broader operating range – higher torque and higher speed
n Reduced motor heating and more efficient
n Smooth motion and super-low motor noise
n Do not need a high torque margin
n No Tuning and always stable
n Fast response, no delay and almost no settle time
n High torque at starting and low speed, high stiffness at standstill
n Lower cost
Encoder cable GBM12MO Hoặc Cable HBM8MO (5 mét):
Bộ Hybrid Servo 8N.m, 6A gồm Động cơ 86HBM80-01-1000, Driver Leadshine HBS86H, Cable BM10M0:
DC Hybrid Servo là loại Hybrid Servo (Servo Lai) được sử dụng rộng rãi trong các máy móc công nghiệp như máy khắc cnc.
Có nhiều mã Hybrid Servo với công suất và thông số kỹ thuật khác nhau, sử dụng trên máy khắc gỗ cnc phổ biến là hai loại: Hybrid Servo Motor 86HBM80-1000 và Hybrid servo motor 86HS40-EC-1000 kết hợp với Driver HBS86H.
Động cơ Hybrid servo motor 86HBM80-01-1000:
Hybrid servo driver HBS86H:
Encoder cable BM10M0:
Hybrid servo motor 86HS40-EC-1000 (4N.m - 220V):
Sơ đồ kết nối Hybrid Servo Driver HBS86H:
Động cơ bước Step Motor
Động cơ bước Step Motor sử dụng rộng rãi trong các loại máy công nghiệp nhẹ như máy khắc CNC, Máy khắc Laser...
Động cơ bước Step motor 86 dài 110mm 450A 6.5N.m 86BYGH450B-06D-34J:
Thông số kỹ thuật step motor 86BYGH450B-06D-34J / 85BYGH450B-06D-34J:
Động cơ bước Step motor 86BYGH450A-06, 450A, mô-men xoắn 6N.m (dài 76mm):
Kích thước Step Motor 86BYGH450A-06:
Động cơ bước Stepping motor 57BYGH311D-12:
Thông số kỹ thuật động cơ bước Stepping motor 57BYGH311D-12:
Driver Leadshine MA860H
Sử dụng rộng rãi trong các máy tự động hóa như máy khắc cnc, máy laser...
Thông số kỹ thuật MA860H:
| Parameters | MA860H | |||
| Min | Typical | Max | Unit | |
| 1.8 | - | 4.2 (3.0 RMS) | A | |
| Output current | 36 | 48 | 80 | VAC |
| Supply voltage | +50 | +68 | +110 | VDC |
| Logic signal current | 7 | 10 | 16 | mA |
| Pulse input frequency | 0 | - | 300 | Khz |
| Isolation resistance | 500 | MΩ |
||
Sơ đồ kết nối Driver MA860H:
Kích thước:
Cách đấu nối:
Driver M542-05:
Leadshine 2 phase stepper motor driver M542-05 20V-50VDC 1.0A-4.2A
Driver công suất thấp M542-05, Điều khiển hai loại động cơ bước hai pha stepmotor 42 và stepmotor 57.
Dùng cho một loạt các thiết bị công cụ tự động hóa vừa và nhỏ, chẳng hạn như: máy khắc cnc, máy cắt, gia công laser, máy công cụ CNC, thiết bị lắp ráp tự động. Người dùng muốn chi phí thấp, tiếng ồn thấp.
Thông số kỹ thuật Driver M542-05:
| Model | M542-05 | ||
| Phase | 2 | ||
| Control Mode | Step & Dir, or CW/CCW | ||
| Max Input Frequency | 300Khz | ||
| Input Voltage Range | 20-50 VDC | ||
| Suggested Power Supply Voltage Range | 24-48 VDC | ||
| Output Current | 1.20 – 5.04A | ||
| # of DIP Switch Resolution Configuration | 15 | ||
| DIP Switch Resolution Setings | 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 | ||
| # of DIP Switch Current Configuration | 8 | ||
| DIP Switch Current Configuration | 1.20A, 1.75A, 2.29A, 3.41A, 3.97A, 4.51A, 5.04A | ||
| Logic Current Range | 7-16mA (10mA typical) | ||
| Logic Voltage Range | 4-5 VDC for pulse active high (default), or 0-0.5V for pulse active low | ||
| Pulse enable at | Rising edge | ||
| # of Digital Inputs | 3 | ||
| Step Width | 1.500 ns |
| Tính năng M542-05 |
| Heatsink integrated and connectors included |
| Input: 20-50 VDC |
| Output: 1.0 - 4.2A |
| Microstepping options: 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128; or 1/5, 1/10, 1/20, 1/25, 1/40, 1/50, 1/100, 1/125 |
| DIP switch current options: 1.20A, 1.75A, 2.29A, 2.84A, 3.41A, 3.97A, 4.51A, 5.04A |
| Low motor heating because of the implementation of 3-state current control technology |
| Support: PULSE/DIRECTION & CW/CCW modes |
| Self-adjustment technology |
| Pulse input frequency up to 300 KHz |
| TTL compatible and optically isolated input |
| Automatic idle-current reduction |
| 15 selectable resolutions, up to 25,600 steps/rev |
| Suitable for 2-phase and 4-phase motors |
| Short-voltage, over-voltage, over-current and over temperature protection |
| Dimensions: 4.65 X 2.97 X 1.30 inches; 10 oz |
| CE, ROHS certified |
Kích thước:
