Nguyên nhân dẫn đến lỗi bánh răng nhựa máy cnc đục gỗ

Lỗi cam trên máy CNC đục gỗ là một vấn đề phổ biến, thường liên quan đến trục X hoặc Y, gây ra hiện tượng mất bước, rung giật hoặc sai số nghiêm trọng trong quá trình gia công. Thuật ngữ "cam" ở đây thường dùng để chỉ tình trạng bánh răng nhựa  gắn trên hộp số của động cơ bị mòn, rơ, hoặc không ăn khớp chặt chẽ với thanh răng (rack) hoặc vitme bi, dẫn đến chuyển động không ổn định.

Dấu Hiệu Nhận Biết Lỗi bánh răng nhựa

Khi cam gặp vấn đề, bạn có thể nhận thấy các dấu hiệu sau:

• Tiếng kêu bất thường: Máy phát ra tiếng lạch cạch, lạo xạo, tiếng cọ xát hoặc tiếng rít khô từ khu vực động cơ và hộp số khi trục di chuyển, đặc biệt là lúc đổi hướng hoặc chịu tải.
• Di chuyển giật cục, không đều: Trục X hoặc Y di chuyển không mượt mà, có cảm giác bị khựng lại, rung giật từng đoạn, hoặc không đồng bộ với các trục khác.
• Mất bước nghiêm trọng: Đây là dấu hiệu rõ ràng nhất. Sản phẩm gia công bị sai lệch kích thước lớn, hình dạng bị méo mó (ví dụ: hình vuông thành hình bình hành, đường thẳng bị zích zắc).
• Tụt trục: Khi ngừng hoạt động hoặc bị cắt điện đột ngột, trục có thể bị "rơi" xuống một chút hoặc bị dịch chuyển vị trí không mong muốn.
• Khoảng hở (Backlash) lớn: Nếu bạn dùng tay di chuyển trục, có một độ rơ đáng kể trước khi động cơ hoặc hệ thống truyền động thực sự phản ứng

Nguyên Nhân Gây Lỗi bánh răng nhựa máy cnc đục gỗ

Lỗi cam chủ yếu xuất phát từ các vấn đề cơ khí liên quan đến hệ thống truyền động:

• Bánh răng (cam) bị mòn: Đây là nguyên nhân phổ biến nhất. Sau thời gian dài sử dụng, đặc biệt khi máy chạy quá tải hoặc thiếu bôi trơn, các răng trên cam (thường làm bằng nhựa hoặc kim loại mềm hơn) sẽ bị mòn, làm giảm độ ăn khớp với thanh răng hoặc vitme.
• Rơ khớp nối (coupling): Khớp nối giữa động cơ bước và vitme bi (hoặc trục truyền động đến bánh răng cam) bị lỏng, mòn, hoặc hỏng, tạo ra độ rơ khi động cơ quay nhưng chưa truyền động hiệu quả đến trục.
• Lỏng ốc vít cố định hộp số/động cơ: Hộp số hoặc động cơ không được siết chặt vào khung máy, dẫn đến bị xê dịch khi hoạt động, làm bánh răng cam không ăn khớp đúng vị trí.
• Thanh răng (rack) hoặc vitme bi bị mòn/hỏng: Mặc dù ít phổ biến hơn lỗi cam, nhưng nếu thanh răng hoặc vitme bi bị mòn, biến dạng, nó cũng sẽ ảnh hưởng đến sự ăn khớp và gây ra lỗi tương tự.
• Thiếu bôi trơn: Thiếu dầu mỡ bôi trơn ở các bánh răng hoặc vitme có thể làm tăng ma sát và đẩy nhanh quá trình mài mòn của cam.
• Động cơ bị lỗi vòng bi: Vòng bi bên trong động cơ bị rơ, hỏng cũng có thể gây ra rung động và ảnh hưởng đến độ ổn định của cam.

>>>>>Xem thêm: Doanh nghiệp lựa chọn máy mài dao giúp tiết kiệm chi phí

Cách Khắc Phục Lỗi bánh răng nhựa

Việc khắc phục lỗi cam thường yêu cầu kiểm tra kỹ lưỡng và điều chỉnh các bộ phận cơ khí:

Kiểm tra và siết chặt các mối ghép:

Luôn ngắt nguồn điện hoàn toàn trước khi thực hiện bất kỳ thao tác kiểm tra hoặc sửa chữa nào.Kiểm tra tất cả các ốc vít cố định hộp số, động cơ và các mối nối khác trên trục X và Y. Siết chặt lại những con ốc bị lỏng.Đảm bảo khớp nối giữa động cơ và vitme/hộp số được siết chặt và không có độ rơ.

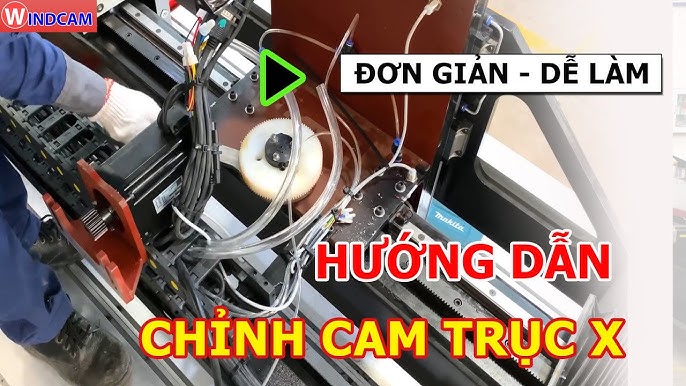

Điều chỉnh độ ăn khớp của bánh răng (cam):

Xác định vị trí bánh răng cam: Thường nằm ở hộp số gắn với động cơ, ăn khớp với thanh răng trên trục.

Lới lỏng ốc cố định hộp số/cam: Thường có 2-4 ốc giữ.

Điều chỉnh độ ăn khớp: Đẩy nhẹ hộp số/cam sao cho bánh răng ăn khớp chặt hơn với thanh răng (hoặc vitme). Cần lưu ý không nên ép quá chặt, vì điều này sẽ làm tăng ma sát, gây nặng tải cho động cơ và nhanh làm mòn bánh răng. Mục tiêu là đạt được sự ăn khớp tối thiểu mà không có độ rơ.

Kiểm tra thủ công: Sau khi điều chỉnh, thử di chuyển trục bằng tay (khi máy tắt điện) để cảm nhận độ mượt mà và không bị kẹt.

Siết chặt ốc lại: Khi đã đạt được độ ăn khớp mong muốn, siết chặt các ốc cố định hộp số/cam.

Vệ sinh và bôi trơn:

Làm sạch bụi bẩn, mạt gỗ, hoặc các tạp chất bám trên bánh răng cam và thanh răng/vitme.Bôi trơn bánh răng cam và thanh răng bằng mỡ bò chịu nhiệt hoặc dầu chuyên dụng để giảm ma sát và kéo dài tuổi thọ.

Thay thế bánh răng (cam):

Nếu bánh răng đã bị mòn quá nhiều, biến dạng, hoặc các răng bị gãy không thể điều chỉnh được nữa, bạn cần mua bánh răng mới đúng chủng loại và thay thế.

Kiểm tra các bộ phận liên quan:

Đảm bảo hệ thống ray trượt, con trượt và vitme bi không bị kẹt, rơ lỏng hoặc mòn. Nếu có, cần bảo dưỡng hoặc thay thế chúng.Kiểm tra động cơ: Nếu động cơ có dấu hiệu hỏng (nóng bất thường, tiếng kêu lạ từ vòng bi), cần kiểm tra hoặc thay thế.

CNC ĐÔNG PHƯƠNG ĐƠN VỊ PHÂN PHỐI BÁNH RĂNG NHỰA

Tại CNC Đông Phương chúng tôi phân phối bánh răng nhựa hay cam máy CNC đục gỗ uy tín chất lượng. Thông thường chia làm 2 loại cam ngắn và cam dài. Tất cả bánh răng nhựa trước khi xuất bán đều được CNC Đông Phương kiểm tra test chất lượng đo độ sai số. Đảm bảo hàng đến tay khách hàng có chất lượng tốt nhất.

Khách hàng quan tâm đến hộp số bánh răng nhựa liên hệ trực tiếp nhân viên kinh doanh của CNC Đông Phương để được tư vấn và báo giá
